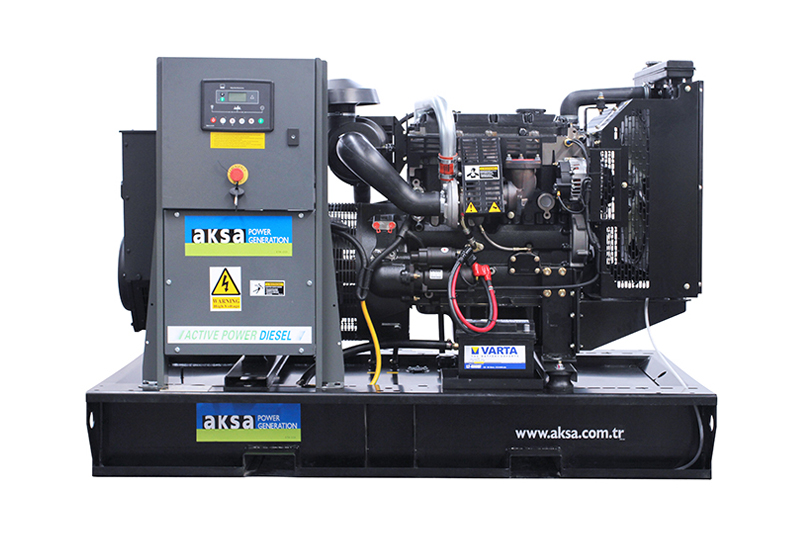

AP 88
Sabit tesislerde, yedek veya sürekli güç kaynağı kullanım sahalarında Aksa jeneratör grubu, güvenilirlik ve ideal performans sağlar. Üretilen tüm jeneratör grupları için, ön ürün testi ve fabrika imalat testi yapılır.
Model Adı |
AP 88 |
||
---|---|---|---|
Frekans (HZ) |
50 |
||
Kullanılan Yakıt Tipi |
Diesel |
||
Motor Markası ve Modeli |
PERKINS - 1104A-44TG2 |
||
Alternatör Markası ve Modeli |
Mecc Alte - ECP 32‐2L/4 C |
||
Kontrol Paneli Modeli |
DSE 6120 |
||
Kabin | AK 40 |
VOLTAJ | Standby Güç (ESP) | Prime Güç (PRP) | Standby Amper | ||
---|---|---|---|---|---|
kVA | kW | kVA | kW | ||
400/231 | 88 | 70.4 | 80 | 64.0 | 127.02 |
Prime Güç (PRP) : Değişken yük altında sürekli çalışma gücü olarak tanımlanmıştır. PRP, ISO 8528-1'e uygundur her 12 saatte bir 10% aşırı yükleme yapılabilir.
Motor |
PERKINS |
||
---|---|---|---|
Motor Modeli | 1104A-44TG2 | ||
Silindir ve Tasarım | 4 cylinders - in line | ||
Çap ve Strok | mm | 105 X 127 | |
Toplam Silindir Hacmi | L | 4.4 | |
Hava Emme | Turbo Charged | ||
Sıkıştırma Oranı | 17.25:1 | ||
Norminal Devir | d/dk | 1500 | |
Yağ Kapasitesi | L | 8 | |
Standby Güç (kW/HP) | 80.7/108.17 | ||
Prime Güç (kW/HP) | 73.4/98.39 | ||
Ceket Suyu Isıtıcı Adedi | |||
1 | |||
Ceket Suyu Isıtıcı Gücü (Watt) | |||
750 | |||
Kullanılan Yakıt Tipi | |||
Diesel | |||
Enjeksiyon ve Sistem Tipi | |||
Direct | |||
Yakıt Pompası Tipi | |||
Delphi Rotary Type | |||
Governör Sistemi | |||
Mechanic | |||
Operasyon Voltajı (Vdc) | |||
12 Vdc | |||
Batarya ve Kapasite (Miktar/Ah) | |||
1x66 | |||
Şarj Alternatörü | |||
65 | |||
Soğutma Metodu | |||
Water Cooled | |||
Sogutma Kapasitesi (sadece motor) (l) | |||
7 | |||
Toplam Sogutma Suyu Kapasitesi (l) | |||
13 | |||
Hava Filtresi | |||
Dry Type | |||
Prime %100 Yükte Yakıt Sarfiyatı (lt/saat) | |||
18.7 | |||
Prime %75 Yükte Yakıt Sarfiyatı (lt/saat) | |||
14 | |||
Prime %50 Yükte Yakıt Sarfiyatı (lt/saat) | |||
9.7 |
Üretici | Mecc Alte | |
---|---|---|
Alternatör Markası ve Modeli | ECP 32‐2L/4 C | |
Frekans (HZ) | Hz | 50 |
Güç (kVA) | kVA | 82.5 |
Tasarım | 4 Pole, Brushless | |
VOLTAJ | V | 400 |
Faz | 3 | |
Otomatik Voltaj Regülatörü | DSR | |
Voltaj Regülasyonu | (+/-) | 1 |
Yalıtım Sistemi | H | |
Koruma Sınıfı | IP23 | |
Güç Faktörü | 0.8 | |
Alternatör Ağırlığı (Kg) | 252 | |
Soğutma Havası (m³/dk) | m3 | 15.7 |
Açık Grup | Kuru Ağırlık (kg.) (kg.) |
Boy (mm.) |
En (mm.) |
Yükseklik (mm.) |
Yakıt Depo Kapasitesi (lt.) (Lt.) |
---|---|---|---|---|---|
1040 | 2150 | 1050 | 1490 | 240 | |
Kabinli Grup | Kuru Ağırlık (kg.) (kg.) |
Boy (mm.) |
En (mm.) |
Yükseklik (mm.) |
Yakıt Depo Kapasitesi (lt.) (Lt.) |
AK 40 |
1380 | 3105 | 1107 | 1803 | 240 |
- Yakıt-su ayırıcı filtre
- Yağ ısıtıcısı
- Isıtıcı, rutubet önleyici
- Büyük güçte alternatör
- PMG ikaz sistemi + AVR
- Çıkış şalteri
- ISO Konteyner
- Galvaniz Kaplama
- Marin Sınıfı Boya
- Otomatik senkronizasyon ve güç kontrol sistemi (çoklu paralel jeneratör)
- Şebekeye paralel sistem
- Şebeke ile geçiş senkronu sistemi
- Uzağa alarm paneli
- Alarm çıkış röleleri
- Modem ile uzaktan iletişim
- Toprak kaçağı, tek jeneratör
- Şarj ampermetresi
- Üç veya dört kutuplu transfer sistemi
- Üç veya dört kutuplu motorlu çıkış şalteri
- Ana Yakıt Deposu
- Otomatik veya manuel yakıt doldurma sistemi
- Elektrikli veya manuel yağ boşaltma pompası
- Düşük ve yüksek yakıt seviyesi alarmı
- Giriş ve çıkış motorlu panjurları
- Giriş ve çıkış akustik bölmeleri
- Bakım için alet kiti
- 1500/3000 saat bakım kiti
- Yağ ve soğutma sıvısı ile birlikte verilir (-30°C)
- Meskun mahal tip susturucu
- Susturucu kıvılcım tutan
- Kritik tip susturucu
- Katalitik konvertör
1. Menü navigasyon butonları
2. Şebeke ve transfer butonu
3. LCD ile işletme durumları ve ölçme göstergeleri
4. Arıza alarm LED'leri
5. Jeneratör ve transfer butonu
6. Durum Led'leri
7. Çalışma şekli seçme butonları
1. Menü navigasyon butonları
2. Şebeke ve transfer butonu
3. LCD ile işletme durumları ve ölçme göstergeleri
4. Arıza alarm LED'leri
5. Jeneratör ve transfer butonu
6. Durum Led'leri
7. Çalışma şekli seçme butonları
● DSE, model 6120 otomatik şebeke arıza izleme ve jeneratör kontrol modülü.
● Elektronik akü şarj cihazı Giriş 198-264 volt , Çıkış 27,6 V 5 A (24 V) veya 13,8 Volt 5A (12V)
● Acil durdurma butonu ve kontrol devreleri için sigortalar.
Cihazlar çelik sacdan imal edilmiş pano kabinine montaj yapılır. Pano sacı fosfat kimyasalı ile kaplanarak sac yüzeyi korozyona dirençli hale getirilir. Polyester bileşik toz boya ve fırınlama işlemi ile pano kabinine son derece dayanıklı boya yapılır.Kilitli ve menteşeli pano kapağı ile cihazlara ulaşmak kolaydır.
● Kontrol panosu, jeneratör grubu şasisi üzerindeki çelik ayaklar ile bağlanmıştır.
● Pano, jeneratör grubunun sağ yan tarafına (gruba alternatör tarafından balıkdığında) yerleştirilmiştir.
DSE 6120 Kontrol Modülü, gaz ve dizel motorlu jeneratör grupların otomatik olarak çalıştırılması ve durdurulmasını gerçekleştirir. Modül, jeneratörün frekansı, voltajı, akımı, motor yağ basıncı, soğutma suyu sıcaklığı, çalışma saati, akü voltajını izleyecek ve LCD ekranda gösterecek şekilde tasarlanmıştır.
Ayrıca modül şebeke voltajını ve frekansını izler ve yedek jeneratör grubu ile ona bağlı güç transfer sistemini kontrol eder. Jeneratörde arıza meydana geldiğinde otomatik olarak jeneratör durdurulur ve ilgili arıza modülün ön panelinde LCD ekranda gösterilir.
Standart Özellikler
● Mikroişlemci ile kontrol.
● LCD ekrandan, bilgileri kolay okuma.
● Şebeke ve jeneratör güçleri arasında transfer kontrolü.
● Ön panel üzerinden manuel programlama.
● Butonların yerleşimi ve işletme sistemi kolay.
● Uzaktan çalıştırma.
● Hafızaya kayıtlı 50 alarmı görebilme.
● Kontrol tuşları: Stop/Sıfır, Manüel, Otomatik, Test, Start, butonları. LCD ekran bilgisini ilerletme tuşu.
MOTOR
●Motor devri.
●Yağ basıncı.
●Su sıcaklığı.
●Çalışma saati.
●Akü voltajı.
●Ayarlanabilir zamanlama.
JENERATÖR
●Voltaj (L-L, L-N).
●Akımlar (L1-L2-L3).
●Frekans.
●Jeneratör Hazır.
●Jeneratör Devrede.
ŞEBEKE
●VoltaJ (L-L, L-N).
●Frekans.
●Şebeke Hazır.
●Şebeke Devrede.
● Harici sensör ile basınç, sıcaklık, yüzdesel kontrol imkanı (uyarı, kapatma ve elektriksel arıza).
● PC'den USB kablo ile modülün lokal olarak programlanması ve izlenebilmesi (maks. 6 metre).
● Elelektriksel Güvenlik / EMC uygunluk
● BS EN 60950 Elektrikli iş cihazları
● BS EN 61000-6-2 EMC muafiyet
● BS EN 61000-6-4 EMC emisyon standartı
● Akü şarj cihazı switching-mode ve SMD teknolojisi ile üretilmişdir ve yüksek verime sahiptir.
● Akü, V - I karakteristik eğrisine göre şarj edilir. 5 amper, 13,8 Volt (12V) ve 27,6 Volt (24 V) . Giriş 198 - 264 volt AC.
● Cihaz çıkışı kısa devreye karşı korunmuştur.
● Şarj arızası çıkışı mevcuttur.
● RFI filtre ile manyetik parazitleri bastırma özelliği.
● Galvanik izoleli giriş ve çıkışları 4kV'a kadar atlamalara dayanıklıdır.
2. Acil durdurma butonu
3. Kontrol panosu sağ tarafta şaseye montajlıdır
4. Korozyona dayanıklı kilit ve menteşeler
5. Yağ boşaltma hattı motor üzerinde vana ile
6. Ses yalıtım malzemeleri
7. Depo-Şase
Kabin, jeneratör seti, egzoz sistemi ve yakıt deposu, şasi tek paket olarak sevk edilecek şekilde, birbirini bütünleyecek ve kolay montaj için geliştirilmiştir.
Kimyasal temizleme işleminden geçirilen, kabin çelik sac parçaları, polyester toz boyayla kaplanır ve fırınlanır
Alev önleyici yalıtım süngeri
Servis noktalarına kolay erişim
Kabin içerisinde egzoz sistemi ve ısı yalıtımı
İki tarafta geniş kapılar
Kilitli kapı üzerinde şeffaf pencereden kontrol panosunu izleyebilme
Kabinin dışına montajlı acil stop butonu
Soğutma fanı ve şarj alternatörü dokunmaya karşı korunmuştur
Kilitlenen kapı ile yakıt dolumu ve akü ye erişim
Şasi ve kabin üzerinde kaldırma noktaları
Ses yalıtım kabinli grupların ses testi 2000/14/EC ye uygun olarak Szutest tarafından denetlenmektedir.
Kabin Seri Modeli | AK 40 | |
---|---|---|
En | mm. | 1107 |
Boy | mm. | 3105 |
Yükseklik | mm. | 1803 |
Yakıt Depo Kapasitesi (lt.) | Lt. | 240 |
