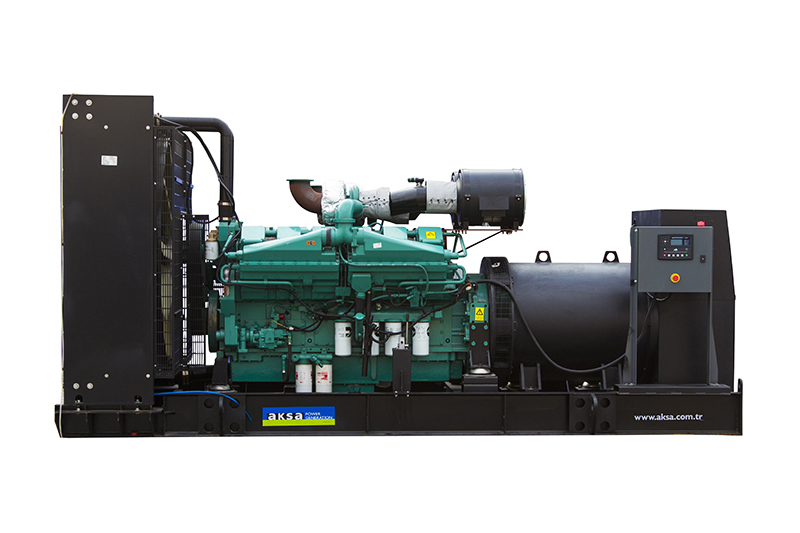

AUDC 1600-6

Üretici

Cummins

Motor Modeli

QSK50-G6 EPA TIER 2 (DATA CENTER)

Silindir ve Tasarım

16 Silindir - V Tip

Çap ve Strok (mm)

159 X 159

Toplam Silindir Hacmi (L)

50.3

Sıkıştırma Oranı

15.0:1

Motor Hızı (rpm)

1800

Standby Güç (kW/hp)

1750/2346

Prime Güç (kW/hp)

1575/2111

Blok Isıtıcı (Adt)

2

Blok Isıtıcı Gücü (Watt)

3000

Governor Sistemi

Elektronik

Hava Filtresi

Kuru Tip

Hava Emme

Turbo Şarjlı ve Düşük Sıcaklıkta Soğutmalı

Yağ Kapasitesi (L)

234,7

Maks. Yağ Sıcaklığı ⁰C (F)

121

Yakıt Tipi

Dizel

Enjeksiyon Tipi

Direct

Yakıt Pompa Tipi

Cummins MCRS

Çalışma Voltajı (Vdc)

24 Vdc

Akü ve Kapasite (Adt/Ah)

4x143/1800

Soğutma Metodu

Su Soğutmalı

Soğutma Suyu Kapasitesi (yalnızca motor)l (gal)

140

Egzoz Gaz Debisi (m³/dk)

348.18

Egzoz Geri Basınç in-Hg (kPa)

6.8

Egzoz Gaz Sıcaklığı ⁰C (F)

518

Soğutma Fan Hava Debisi m³/min (ft³/min)

1869

%50 Prime Yükte Yakıt Tüketimi

224

%75 Prime Yükte Yakıt Tüketimi

303

%100 Prime Yükte Yakıt Tüketimi

392

Üretici

Stamford

Alternatör Model

S7L1D-E4 Wdg.312

Frekans (HZ)

60

Güç (kVA)

2119

Voltaj (V)

480

Faz

3

A.V.R.

MX341

Voltaj Regülasyon

1

Yalıtım Sınıfı

H

Koruma Sınıfı

IP23

Nominal Güç Faktörü

0,8

Üretici ve Kontrol Modül Modeli

DSE 7320

Standart Cihazlar

●DSE, model 7320 Otomatik Şebeke Arıza izleme ve jeneratör kontrol modülü.

●Elektronik akü şarj cihazı.

●Acil durdurma butonu ve kontrol devreleri için sigortalar.

Kontrol Ünitesi

220 kVA ve üzeri jeneratör gruplarımızda DSE7320 kontrol sistemi standartdır. Elektronik ve elektronik olmayan gaz ve dizel motorlu jeneratör gruplarının otomatik olarak çalıştırılması ve durdurulması için tasarlanmıştır.

Ayrıca modül şebeke voltajını ve frekansını izler ve yedek jeneratör grubu ile ona bağlı güç transfer sistemini kontrol eder.

Yapım ve Boya

Montaj

- Mikro işlemci ile kontol.

- 132 x 64 piksel, LCD gösterge ile bilgiler kolaylıkla okuma.

- Modül ön panelinden veya PC ve yazılımı vasıtasıyla programlama.

- Yumuşak tuşlu membran klavye ve beş tuşlu menü navigasyon.

- Ethernet ve RS232, RS485 vasıtasıyla uzaktan iletişim.

- Tarih ve saat ile kayıt defterinde arıza/olayı (50) gösterme.

- Çoklu tarih ve saat ile motor egzersiz durumu ve bakım programı.

- Kontrol tuşları: Stop, Manuel, Otomatik, Test, Start, Sessiz / Lamba test.

- Jeneratöre transfer, Şebekeye transfer, Menü navigasyon.

- Motor blok suyu ısıtıcı kontrolü.

●Motor deviri

●Yağ basıncı

●Su sıcaklığı

●Çalışma saati

●Akü voltajı

●Motor bakım zamanı gelmiş

●Start arızası

●Acil stop

●Düşük yağ basıncı

●Yüksek motor sıcaklığı

●Düşük su seviyesi

●Düşük/Yüksek motor hızı

●Düşük/Yüksek jeneratör frekansı

●Düşük/Yüksek jeneratör voltajı

●Yağ basınç algılayıcı açık devre

●Faz yönü

●Şarj arızası

●Düşük akü voltajı

●Stop arızası

●Düşük yakıt seviyesi (ops)

●kW aşırı yük

●Ters faz sırası

●Hız sinyali kayıp

●Voltaj (L-L, L-N)

●Akım (L1-L2-L3)

●Frekans

●Toprak kaçağı

●Faz sırası

●Toprak kaçağı

●kW aşırı yük

●Jeneratör aşırı akım

●Ters faz sırası

●VoltaJ (L-L, L-N)

●Frekans

Opsiyonlar

●Yüksek yağ sıcaklığı - durdurma

●Düşük yakıt seviyesi - durdurma

●Düşük yakıt seviyesi - alarm

●Yüksek yakıt seviyesi - alarm

Opsiyonlar Kontrol Paneli Uyumluluk Listesi

●Elelektriksel Güvenlik / EMC uygunluk

●BS EN 60950 Elektrikli iş cihazları

●S EN 61000-6-2 EMC muafiyet

●S EN 61000-6-4 EMC emisyon standartı

Statik Akü Şarj Cihazı

- Akü şarj cihazı switching-mode ve SMD teknolojisi ile üretilmişdir ve yüksek verime sahiptir.

- Akü, V - I karakteristik eğrisine göre şarj edilir.

- Cihaz çıkışı kısa devreye karşı korunmuştur.

- 2405 şarj cihazı, lineer şarj cihazlarına göre daha verimli, uzun ömürlü, arıza oranı daha düşük, hafif ve ısı yayması çok düşüktür.

- Ters kutup bağlantısına karşı korunmuştur

- Şarj arızası çıkışı mevcuttur.

- Giriş voltajı: 198-264V. Çıkış akımı: 27,6V veya 13,8V 5A.

Kabin

Ürün Hakkında

Standart Özellikler

Uzunluk (mm)

Genişlik (mm)

Yükseklik (mm)

Yakıt Tank Kapasitesi (l)
