APD 44 A
Ürün: AKSA
Alternatör: AK 232
Kontrol Sistemi: DSE 6120
Ürün Hakkında
Sertifikalar
Genel Özellikler
3 Faz Sayısı, 50 Hz, PF 0.8
Motor Özellikleri
Alternatör Özellikleri
Boyut ve Ağırlık
Standart Özellikler
Sabit tesislerde, yedek veya sürekli güç kaynağı kullanım sahalarında Aksa jeneratör grubu, güvenilirlik ve ideal performans sağlar. Üretilen tüm jeneratör grupları için, ön ürün testi ve fabrika imalat testi yapılır.
TS ISO 8528
TS ISO 9001-2008
CE
SZUTEST
2000/14/EC
| Model Adı |
APD 44 A |
||
|---|---|---|---|
| Frekans (HZ) |
50 |
||
| Kullanılan Yakıt Tipi |
Diesel |
||
| Motor Markası ve Modeli |
AKSA - A3CRX32T |
||
| Alternatör Markası ve Modeli |
Aksa - AK 232 |
||
| Kontrol Paneli Modeli |
DSE 6120 |
||
| Kabin | ACP 4 |
| VOLTAJ | Standby Güç (ESP) | Prime Güç (PRP) | Standby Amper | ||
|---|---|---|---|---|---|
| kVA | kW | kVA | kW | ||
| 400/231 | 44 | 35.20 | 40 | 32.00 | 63.51 |
Standby Güç (ESP) : Güvenilir şebeke kaynağının kesilmesi durumunda, değişken elektrik yük ihtiyacının karşılanmasında kullanılır. ESP, ISO 8528-1'e uygundur Aşırı yüklemeye izin verilmemiştir.
Prime Güç (PRP) : Değişken yük altında sürekli çalışma gücü olarak tanımlanmıştır. PRP, ISO 8528-1'e uygundur her 12 saatte bir 10% aşırı yükleme yapılabilir.
Prime Güç (PRP) : Değişken yük altında sürekli çalışma gücü olarak tanımlanmıştır. PRP, ISO 8528-1'e uygundur her 12 saatte bir 10% aşırı yükleme yapılabilir.
| Motor |
AKSA |
||
|---|---|---|---|
| Motor Modeli | A3CRX32T | ||
| Silindir ve Tasarım | 3 cylinders - in line | ||
| Çap ve Strok | mm | 105 X 120 | |
| Toplam Silindir Hacmi | L | 3,12 | |
| Hava Emme | Turbo Charged | ||
| Sıkıştırma Oranı | 17:1 | ||
| Norminal Devir | d/dk | 1500 | |
| Yağ Kapasitesi | L | 11 | |
| Standby Güç (kW/HP) | 44/59.82 | ||
| Prime Güç (kW/HP) | 39/53.02 | ||
| Ceket Suyu Isıtıcı Adedi | |||
| 1 | |||
| Ceket Suyu Isıtıcı Gücü (Watt) | |||
| 500 | |||
| Kullanılan Yakıt Tipi | |||
| Diesel | |||
| Enjeksiyon ve Sistem Tipi | |||
| Direct | |||
| Yakıt Pompası Tipi | |||
| 3JI402 pump | |||
| Governör Sistemi | |||
| Mechanic | |||
| Operasyon Voltajı (Vdc) | |||
| 12 Vdc | |||
| Batarya ve Kapasite (Miktar/Ah) | |||
| 1x54 | |||
| Soğutma Metodu | |||
| Water Cooled | |||
| Soğutma Fan Hava Akımı (m³/dk) | |||
| 120 | |||
| Soğutma Sıvı Kapasitesi (Sadece Motor / Radyatör ile) (lt) | |||
| 6/16 | |||
| Hava Filtresi | |||
| Dry Type | |||
| Prime %100 Yükte Yakıt Sarfiyatı (lt/saat) | |||
| 10.3 | |||
| Üretici | Aksa | |
|---|---|---|
| Alternatör Markası ve Modeli | AK 232 | |
| Frekans (HZ) | Hz | 50 |
| Güç (kVA) | kVA | 40 |
| Tasarım | Brushless | |
| VOLTAJ | V | 400 |
| Faz | 3 | |
| Otomatik Voltaj Regülatörü | AS460 | |
| Voltaj Regülasyonu | (+/-) | 1,5% |
| Yalıtım Sistemi | H | |
| Koruma Sınıfı | IP22 | |
| Güç Faktörü | 0.8 | |
| Alternatör Ağırlığı (Kg) | 226 | |
| Soğutma Havası (m³/dk) | m3 | 9 |
| Açık Grup | Kuru Ağırlık (kg.) (kg.) |
Boy (mm.) |
En (mm.) |
Yükseklik (mm.) |
Yakıt Depo Kapasitesi (lt.) (Lt.) |
|---|---|---|---|---|---|
| - | - | - | - | ||
| Kabinli Grup | Kuru Ağırlık (kg.) (kg.) |
Boy (mm.) |
En (mm.) |
Yükseklik (mm.) |
Yakıt Depo Kapasitesi (lt.) (Lt.) |
|
ACP 4
|
940 | 2094 | 950 | 1287 | 76 |
Su soğutmalı dizel motor
Radyatör ve mekanik fan
Dönen ve sıcak parçalara dokunmayı önleyen koruyucu kafes
Elektrikli marş motoru ve şarj alternatörü
Akü (kurşun asitli), kabloları ve sehpası
Motor blok suyu ısıtıcısı
Çelik şase ve titreşim önleyici takozlar
Şaseye entegre yakıt tankı
Esnek yakıt bağlantı hortumları
Tek yataklı, ve H yalıtım sınıflı alternatör
Endüstriyel kapasitede susturucu ve esnek çelik kompensatör
Elektronik akü şarj cihazı
Kullanma ve montaj kılavuzu
Jeneratör Donanım Seçenekleri
Radyatör ve mekanik fan
Dönen ve sıcak parçalara dokunmayı önleyen koruyucu kafes
Elektrikli marş motoru ve şarj alternatörü
Akü (kurşun asitli), kabloları ve sehpası
Motor blok suyu ısıtıcısı
Çelik şase ve titreşim önleyici takozlar
Şaseye entegre yakıt tankı
Esnek yakıt bağlantı hortumları
Tek yataklı, ve H yalıtım sınıflı alternatör
Endüstriyel kapasitede susturucu ve esnek çelik kompensatör
Elektronik akü şarj cihazı
Kullanma ve montaj kılavuzu
MOTOR
- Uzak radyatörlü soğutma
- Yakıt-su ayırıcı filtre
- Yağ ısıtıcısı
- Isıtıcı, rutubet önleyici
- Çıkış şalteri
- Şarj ampermetresi
- Üç kutuplu kontaktör
- Dört kutuplu kontaktör
- Üç veya dört kutuplu motorlu çıkış şalteri
- Ana Yakıt Tankı
- Otomatik veya manuel yakıt dolum sistemi
- Muhafaza kabini; ses yalıtımlı tip veya açık alan tip
- Römorklar
- Alet takımı (bakım için)
Kontrol Sistemi: DSE 6120
1. Menü navigasyon butonları
2. Şebeke ve transfer butonu
3. LCD ile işletme durumları ve ölçme göstergeleri
4. Arıza alarm LED'leri
5. Jeneratör ve transfer butonu
6. Durum Led'leri
7. Çalışma şekli seçme butonları
Cihazlar
●DSE, model 6120 otomatik şebeke arıza izleme ve jeneratör kontrol modülü. ●Elektronik akü şarj cihazı Giriş 198-264 volt , Çıkış 27,6 V 5 A (24 V) veya 13,8 Volt 5A (12V)
●Acil durdurma butonu ve kontrol devreleri için sigortalar.
Yapı ve Boya
●Acil durdurma butonu ve kontrol devreleri için sigortalar.
Cihazlar çelik sacdan imal edilmiş pano kabinine montaj yapılır. Pano sacı fosfat kimyasalı ile kaplanrak sac yüzeyi korozyona dirençli hale getirilir. Polyester bileşik toz boya ve fırınlama işlemi ile pano kabinine son derece dayanıklı boya yapılır.Kilitli ve menteşeli pano kapağı ile cihazlara ulaşmak kolaydır.
Montaj
Kontrol panosu, jeneratör grubu şasisi üzerindeki çelik ayaklar ile bağlanmıştır.
Pano, jeneratör grubunun sağ yan tarafına (gruba alternatör tarafından balıkdığında) yerleştirilmiştir.
Jeneratör Kontrol Ünitesi
Pano, jeneratör grubunun sağ yan tarafına (gruba alternatör tarafından balıkdığında) yerleştirilmiştir.
DSE 6120 Kontrol Modülü, gaz ve dizel motorlu jeneratör grupların otomatik olarak çalıştırılması ve durdurulmasını gerçekleştirir. Modül, jeneratörün frekansı, voltajı, akımı, motor yağ basıncı, soğutma suyu sıcaklığı, çalışma saati, akü voltajını izleyecek ve LCD ekranda gösterecek şekilde tasarlanmıştır.
Ayrıca modül şebeke voltajını ve frekansını izler ve yedek jeneratör grubu ile ona bağlı güç transfer sistemini kontrol eder. Jeneratörde arıza meydana geldiğinde otomatik olarak jeneratör durdurulur ve ilgili arıza modülün ön panelinde LCD ekranda gösterilir.
Standart Özellikler
●Mikroişlemci ile kontrol.
●LCD ekrandan, bilgileri kolay okuma.
●Şebeke ve jeneratör güçleri arasında transfer kontrolü.
●Ön panel üzerinden manuel programlama.
●Butonların yerleşimi ve işletme sistemi kolay.
●Uzaktan çalıştırma.
●Hafızaya kayıtlı 50 alarmı görebilme.
●Kontrol tuşları: Stop/Sıfır, Manüel, Otomatik, Test, Start, butonları. LCD ekran bilgisini ilerletme tuşu.
Elektronik Akü Şarj Cihazı
Ayrıca modül şebeke voltajını ve frekansını izler ve yedek jeneratör grubu ile ona bağlı güç transfer sistemini kontrol eder. Jeneratörde arıza meydana geldiğinde otomatik olarak jeneratör durdurulur ve ilgili arıza modülün ön panelinde LCD ekranda gösterilir.
Standart Özellikler
●Mikroişlemci ile kontrol.
●LCD ekrandan, bilgileri kolay okuma.
●Şebeke ve jeneratör güçleri arasında transfer kontrolü.
●Ön panel üzerinden manuel programlama.
●Butonların yerleşimi ve işletme sistemi kolay.
●Uzaktan çalıştırma.
●Hafızaya kayıtlı 50 alarmı görebilme.
●Kontrol tuşları: Stop/Sıfır, Manüel, Otomatik, Test, Start, butonları. LCD ekran bilgisini ilerletme tuşu.
Ölçme Göstergeleri
MOTOR
●Motor devri.
●Yağ basıncı.
●Su sıcaklığı.
●Çalışma saati.
●Akü voltajı.
●Ayarlanabilir zamanlama.
JENERATÖR
●Voltaj (L-L, L-N).
●Akımlar (L1-L2-L3).
●Frekans.
●Jeneratör Hazır.
●Jeneratör Devrede.
ŞEBEKE
●VoltaJ (L-L, L-N).
●Frekans.
●Şebeke Hazır.
●Şebeke Devrede.
MOTOR
●Motor devri.
●Yağ basıncı.
●Su sıcaklığı.
●Çalışma saati.
●Akü voltajı.
●Ayarlanabilir zamanlama.
JENERATÖR
●Voltaj (L-L, L-N).
●Akımlar (L1-L2-L3).
●Frekans.
●Jeneratör Hazır.
●Jeneratör Devrede.
ŞEBEKE
●VoltaJ (L-L, L-N).
●Frekans.
●Şebeke Hazır.
●Şebeke Devrede.
Koruma Devreleri
İKAZ
●Şarj alternatör arızası.
●Düşük/Yüksek akü voltajı.
●Stop arızası.
●Düşük/Yüksek jeneratör voltajı.
●Düşük/Yüksek jenerator frekansı.
●Düşük/Yüksek motor hızı.
●Düşük yağ basıncı.
●Yüksek su sıcaklığı.
DURDURMA ALARMLARI
●Start arızası.
●Acil stop.
●Düşük yağ basıncı.
●Yüksek su sıcaklığı.
●Düşük/Yüksek motor hızı.
●Düşük/Yüksek jenerator frekansı.
●Düşük/Yüksek jeneratör voltajı.
●Yağ basınç müşiri bağlantısı yok.
●Hararet müşiri bağlantısı yok.
ELEKTRİKSEL AÇMA
●Jeneratör aşırı akım.
İKAZ
●Şarj alternatör arızası.
●Düşük/Yüksek akü voltajı.
●Stop arızası.
●Düşük/Yüksek jeneratör voltajı.
●Düşük/Yüksek jenerator frekansı.
●Düşük/Yüksek motor hızı.
●Düşük yağ basıncı.
●Yüksek su sıcaklığı.
DURDURMA ALARMLARI
●Start arızası.
●Acil stop.
●Düşük yağ basıncı.
●Yüksek su sıcaklığı.
●Düşük/Yüksek motor hızı.
●Düşük/Yüksek jenerator frekansı.
●Düşük/Yüksek jeneratör voltajı.
●Yağ basınç müşiri bağlantısı yok.
●Hararet müşiri bağlantısı yok.
ELEKTRİKSEL AÇMA
●Jeneratör aşırı akım.
Opsiyon Özellikleri
●Harici sensör ile basınç, sıcaklık, yüzdesel kontrol imkanı (uyarı, kapatma ve elektriksel arıza).
●PC'den USB kablo ile modülün lokal olarak programlanması ve izlenebilmesi (maks. 6 metre).
●Harici sensör ile basınç, sıcaklık, yüzdesel kontrol imkanı (uyarı, kapatma ve elektriksel arıza).
●PC'den USB kablo ile modülün lokal olarak programlanması ve izlenebilmesi (maks. 6 metre).
Standartlar
●Elelektriksel Güvenlik / EMC uygunluk
●BS EN 60950 Elektrikli iş cihazları
●BS EN 61000-6-2 EMC muafiyet
●BS EN 61000-6-4 EMC emisyon standartı
●Elelektriksel Güvenlik / EMC uygunluk
●BS EN 60950 Elektrikli iş cihazları
●BS EN 61000-6-2 EMC muafiyet
●BS EN 61000-6-4 EMC emisyon standartı
●Akü şarj cihazı switching-mode ve SMD teknolojisi ile üretilmişdir ve yüksek verime sahiptir.
●Akü, V - I karakteristik eğrisine göre şarj edilir. 5 amper, 13,8 Volt (12V) ve 27,6 Volt (24 V) . Giriş 198 - 264 volt AC.
●Cihaz çıkışı kısa devreye karşı korunmuştur.
●Şarj arızası çıkışı mevcuttur.
●RFI filtre ile manyetik parazitleri bastırma özelliği.
●Galvanik izoleli giriş ve çıkışları 4kV'a kadar atlamalara dayanıklıdır.
●Akü, V - I karakteristik eğrisine göre şarj edilir. 5 amper, 13,8 Volt (12V) ve 27,6 Volt (24 V) . Giriş 198 - 264 volt AC.
●Cihaz çıkışı kısa devreye karşı korunmuştur.
●Şarj arızası çıkışı mevcuttur.
●RFI filtre ile manyetik parazitleri bastırma özelliği.
●Galvanik izoleli giriş ve çıkışları 4kV'a kadar atlamalara dayanıklıdır.

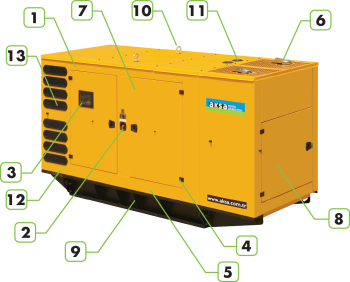

Kabin: ACP 4
1. Çelik sac’dan yapı
2. Acil durdurma butonu
3. Kontrol panosu sağ tarafta şaseye montajlı
4. Korozyona dayanıklı kilit ve menteşeler
5. Yağ boşaltma motor üzerinde vana ile
6. Egzoz sistemi kabin içinde, gizli
7. Her iki yan tarafta bakımı kolaylaştıran kilitlenebilir geniş kapılar
8. Ön ve arkada bakımı kolaylaştıran kilitlenebilir geniş kapılar
9. Depo-Şase
10. Kaldırma ve taşıma noktası, şase veya kabin üzerinde
11. Radyatör su dolumu ve yağ dolumu için kapak
12. Ses yalıtım malzemeleri
13. Plastik hava emiş cepleri
2. Acil durdurma butonu
3. Kontrol panosu sağ tarafta şaseye montajlı
4. Korozyona dayanıklı kilit ve menteşeler
5. Yağ boşaltma motor üzerinde vana ile
6. Egzoz sistemi kabin içinde, gizli
7. Her iki yan tarafta bakımı kolaylaştıran kilitlenebilir geniş kapılar
8. Ön ve arkada bakımı kolaylaştıran kilitlenebilir geniş kapılar
9. Depo-Şase
10. Kaldırma ve taşıma noktası, şase veya kabin üzerinde
11. Radyatör su dolumu ve yağ dolumu için kapak
12. Ses yalıtım malzemeleri
13. Plastik hava emiş cepleri
Ürün Hakkında
Ses Yalıtımlı ve Koruyucu Kabinler Aksa jeneratör grupları için akustik mühendisleri tarafından, zor hava ve çevre şartlarına uygun geliştirilen ses yalıtımlı, koruma kabinleri; ideal ses seviyesi ve koruma sağlayacak şekilde tasarlanırlar. Aksa kabinleri, parça parça sökülebilir modüler yapıda, gruba kolay servis ve bakım yapabilme ve çalıştığı yerde parça değişimine olanak sağlar. Aynı zamanda jeneratör grubunun çevre sıcaklığına göre soğutma performansı ve güç çıkış değerinde herhangi seviye düşüklüğü meydana getirmeyecek yapıda olmasına dikkat edilerek kabinler dizayn edilmişdir. Kabinlerin çevre sıcaklığı ve ses seviyesi uygunluğu için prototip testleri yapıldıktan sonra üretimi yapılmıştır
Standart Özellikler
Düşük profilli ve kaplama alanı az, (kompakt) tasarım
Kabin, jeneratör seti, egzoz sistemi ve yakıt deposu, şasi tek paket olarak sevk edilecek şekilde, birbirini bütünleyecek ve kolay montaj için geliştirilmiştir.
Kimyasal temizleme işleminden geçirilen, kabin çelik sac parçaları, polyester toz boyayla kaplanır ve fırınlanır
Alev önleyici yalıtım süngeri
Servis noktalarına kolay erişim
Kabin içerisinde egzoz sistemi ve ısı yalıtımı
İki tarafta geniş kapılar
Kilitli kapı üzerinde şeffaf pencereden kontrol panosunu izleyebilme
Kabinin dışına montajlı acil stop butonu
Soğutma fanı ve şarj alternatörü dokunmaya karşı korunmuştur
Kilitlenen kapı ile yakıt dolumu ve akü ye erişim
Şasi ve kabin üzerinde kaldırma noktaları
Ses yalıtım kabinli grupların ses testi 2000/14/EC ye uygun olarak Szutest tarafından denetlenmektedir.
Kabin, jeneratör seti, egzoz sistemi ve yakıt deposu, şasi tek paket olarak sevk edilecek şekilde, birbirini bütünleyecek ve kolay montaj için geliştirilmiştir.
Kimyasal temizleme işleminden geçirilen, kabin çelik sac parçaları, polyester toz boyayla kaplanır ve fırınlanır
Alev önleyici yalıtım süngeri
Servis noktalarına kolay erişim
Kabin içerisinde egzoz sistemi ve ısı yalıtımı
İki tarafta geniş kapılar
Kilitli kapı üzerinde şeffaf pencereden kontrol panosunu izleyebilme
Kabinin dışına montajlı acil stop butonu
Soğutma fanı ve şarj alternatörü dokunmaya karşı korunmuştur
Kilitlenen kapı ile yakıt dolumu ve akü ye erişim
Şasi ve kabin üzerinde kaldırma noktaları
Ses yalıtım kabinli grupların ses testi 2000/14/EC ye uygun olarak Szutest tarafından denetlenmektedir.
| Kabin Seri Modeli | ACP 4 | |
|---|---|---|
| En | mm. | 950 |
| Boy | mm. | 2094 |
| Yükseklik | mm. | 1287 |
| Yakıt Depo Kapasitesi (lt.) | Lt. | 76 |
