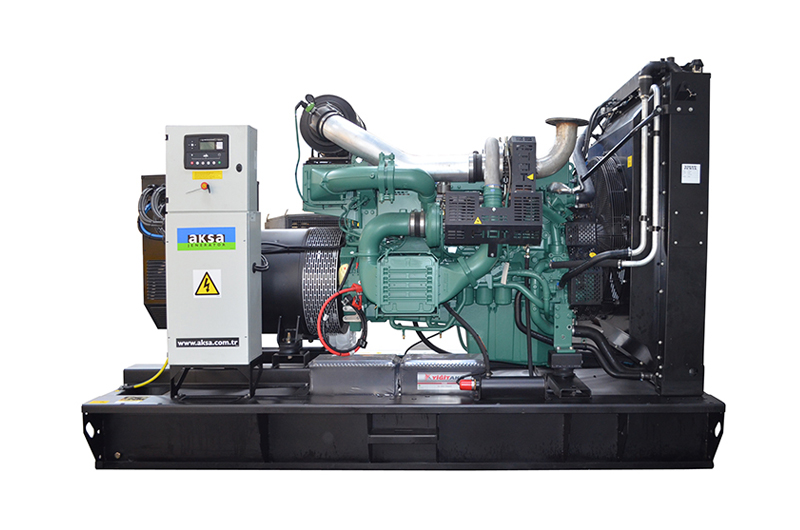

AVP 720

Get an Offer المنتج نظام التحكم الحجرة
المنتج: VOLVO Alternator: ECO 40-3L/4 C نظام التحكم: DSE 7320
مواصفات عامة
اسم ورقم النموذج AVP 720
التردد (هرتز) 50
نوع الوقود Diesel
نموذج المولد الكهربائي وعلامته التجارية VOLVO - TWD1644GE
نموذج مولد التيار المتناوب وعلامته التجارية Mecc Alte - ECO 40-3L/4 C
نموذج ذو لوحة االتحكم DSE 7320
الحجرة MS 85
3 الطور, 50 Hz, PF 0.8
الجهد الكهربائي طاقة ستاند باي (ESP) طاقة برايم (PRP) Standby Amper
kVA kW kVA kW
400/231 720 576.00 650 520.00 1039.26
طاقة ستاند باي (ESP) : يستعمل الكهرباء المتغيرفي توفير الطاقة للحمولة في حال انقطاع مصدر الشبكة الآمن. ESP، متوافق مع ISO8528. لم يُسمح للتحميل المفرط.

طاقة برايم (PRP) : يستعمل الكهرباء المتغير في توفير الطاقة للحمولة من أجل ساعات العمل السنوية دون انقطاع. PRP، متوافق مع ISO8528. يتم استعمال ساعة واحدة من أجل التحميل الزائد 10% في فترة العمل 12 ساعة حسب ISO3046.
مواصفات المحرك
المحرك VOLVO
نموذج المحرك TWD1644GE
عدد الاسطوانات والمباني 6 cylinders - in line
الصدمة والتجويف mm 144 X 165
حجم الأسطوانة L 16.12
شفط الهواء Turbocharged with Intercooling and Aftercooling
معدل الضغط 16.8:1
السرعة d/dk 1500
قدرة الزيت L 48
الطاقة الاحتياطية كيلوواط ساعي / حصان (الاجمالية) 630/857
الطاقة الرئيسية كيلوواط ساعي / حصان (الاجمالية) 575/783
عدد أجهزة تسخين كتلة المحرك
1
طاقة أجهزة تسخين كتلة المحرك (واط)
3000
نوع الوقود
Diesel
نوع ونظام الحَقن
Direct
نوع مضخة الوقود
Delphi E3
نظام التحكم
Volvo / EMS 2.3
الجهد الكهربائي للتشغيل (فولت تيار مستمر)
24 Vdc
البطارية والسعة (الكمية/الساعة)
2x120
تيار الشحن المتناوب (أمبير)
80
طريقة التبريد
Water Cooled
تدفق هواء مروحة التبريد (مترمكعب/دقيقة)
684
سعة سائل التبريد ( محرك فقط / مع الراديتور) (لتر)
25
Total Coolant Capacity (l)
151.1
فلتر الهواء
Dry Type
استهلاك الوقود عند 100% حمل (لتر/ساعة)
131.2
استهلاك الوقود عند 75% حمل (لتر/ساعة)
98.4
استهلاك الوقود عند 50% حمل (لتر/ساعة)
66.3
مولد التيار المتناوب مواصفات
الصانع Mecc Alte
نموذج مولد التيار المتناوب وعلامته التجارية ECO 40-3L/4 C
التردد (هرتز) Hz 50
الطاقة (كيلو فولت أمبير) kVA 680
التصميم   4 Pole,  Brushless
الجهد الكهربائي V 400
الطور 3
منظم الجهد الأوتوماتيكي DER1
منظم الجهد (+/-) 0.5
نظام العزل H
صنف الحماية IP23
عامل الطاقة 0.8
وزن المولد الكلي (كغ) 1534
هواء التبريد m3 54
الحجم والوزن
فتح DRY WEIGHT (kg.)
(kg.)		 الطول
(mm.)		 العرض
(mm.)		 الإرتفاع
(mm.)		 سعة خزان (Lt.)
3470 1550 2253 1000
غطاء، DRY WEIGHT (kg.)
(kg.)		 الطول
(mm.)		 العرض
(mm.)		 الإرتفاع
(mm.)		 سعة خزان (Lt.)
MS 85
 5251 1606 2519 1000
الالات اختياري
نظام التحكم: DSE 7320
  1. مفاتيح قائمة الملاحة
  2. مفتاح الشبكة والتحويل
  3. مؤشرات حالات التشغيل والقياس على شاشة أل سي دي
  4. مصابيح ليد لإنذار الأعطال
  5. مفتاح المولد والتحويل
  6. مصابيح ليد وضع المولد
  7. مفاتيح تحديد طريقة العمل
  1. مفاتيح قائمة الملاحة
  2. مفتاح الشبكة والتحويل
  3. مؤشرات حالات التشغيل والقياس على شاشة أل سي دي
  4. مصابيح ليد لإنذار الأعطال
  5. مفتاح المولد والتحويل
  6. مصابيح ليد وضع المولد
  7. مفاتيح تحديد طريقة العمل
الأجهزة
  • DSE، وحدة التحكم بمولد الكهرباء ومراقبة الأعطال في الشبكة الأوتوماتيكية موديل 7320.
  • جهاز شحن البطارية الالكتروني.
  • زر الإيقاف الطارئ وصمامات دوائر التحكم..
CONSTRUCTION and FINISH
  • يتم تركيب الأجهزة في كابينة اللوحة المصنوعة من الصاج الفولاذي.
  • يتم تغليف صاج اللوحة بمادة الفوسفات الكيميائية ليكون سطح الصاج أكثر مقاومة ضد التآكل.
  • يتم طلاء كابينة اللوحة بدهان مقاوم بأعلى درجة باستعمال مسحوق مركب البوليستر وإجراء عملية التسخين.
  • سهولة الوصول إلى الأجهزة من خلال غطاء اللوحة ذات القفل والمفصل..
التركيب
يتم تركيب لوحة التحكم على القواعد الفولاذية القوية على شاسيه مجموعة المولد أو على وحدة المحطة ذات مخرج الطاقة.
يتم تثبيت اللوحة إلى الطرف الجانبي لمجموعة المولد بمستوى العين

المولدات وحدة التحكم
إن نظام التحكم DSE7320 موجود بشكل موحد في مجموعات المولدات الا‘لى من 220 كيلو فولت أمبير لدينا.
تقوم الوحدة بتشغيل وإيقاف المولدات ذات محركات الغاز والديزل تلقائيا.
تم التصميم على أن يتم مراقبة تردد المولد والفولت والتيار وضغط زيت المحرك وحرارة ماء التبريد وساعات التشغيل وفولت البطارية وعرض هذه المعلومات على شاشة أل سي دي.
يراقب فولت وتردد الشبكة ويتحكم بموجوعة المولد الاحتياطي ونظام تحويل الطاقة المتصل بها.
يتم إيقاف المولد تلقائيا عند ظهور العطل في المولد ويتم عرض العطل المعني على شاشة أل سي دي على اللوحة الأمامية من الوحدة.

مؤشرات القياس
المحرك
  • سرعة المحرك
  • ضغط الزيت
  • حرارة الماء
  • ساعات العمل
  • فولت البطارية
  • وقت صيانة المحرك
مولدا
  • الفولت (LL, LN)
  • التيار (L1L2L3)
  • التردد
  • تسرب التأريض
  • تسلسل المرحلة
شبكة
  • الفولت (LL, LN)
  • التردد

خيارات
  • إيقاف مستوى الوقود المنخفض / المرتفع
  • إنذار مستوى الوقود المنخفض / المرتفع
وحدات التوسيع
  • وحدة ليد الإضافية (2548)
  • وحدة مرحل التوسيع (2157)
  • وحدة مدخل التوسيع (2130)
المعايير
  • السلامة الكهربائية / التوافق الكهرومغناطيسي
  • أجهزة العمل الكهربائية BS EN 60950
  • استثناء التوافق الكهرومغناطيسي S EN 6100062
  • معيار انبعاث التوافق الكهرومغناطيسي S EN 6100064
مقوم البطارية الاستاتيكي (الشاحن)
  • تم إنتاج جهاز شحن البطارية بطريقة التحويل وتقنية SMD وله إنتاجية عالية.
  • يتم شحن البطارية حسب المنعطف المميز V  I.
  • تم حماية مخرج الجهاز ضد قصر الدارة الكهربائية.
  • إن جهاز الشحن برولاين 1205/2405 هو أكثر إنتاجية وأطول عمرا ونسبة تعطله أقل وهو خفيف ونشر الحرارة منخفض جدا نظرا لأجهزة الشحن لينير.
  • يوجد مخرج عطل الشحن.
  • تم الحماية ضد التقاطب العكسي.
  • فولت المدخل: 198264V. تيار المخرج: 27,6V أو 13,8V 5A.
الحجرة: MS 85
مواصفات معيارية


نموذج ذو الحجرة MS 85
العرض mm. 1606
الطول mm. 5251
الإرتفاع mm. 2519
سعة خزان Lt. 1000
